DEFINICIONES
SEGÚN NORMA E.070 ALBAÑILERÍA
ALBAÑILERIA ARMADA
Es la Albañilería reforzada interiormente del block de concreto (ladrillos de concreto) con varillas de acero, distribuidas en forma vertical y horizontal e integrada mediante el concreto líquido (GROUT), de tal manera que los diferentes componentes actúen conjuntamente para resistir los esfuerzos, Las varillas verticales van empotrados en los cimientos.
ALBAÑILERIA CONFINADA
Es la Albañilería reforzada con elementos de concreto armado en todo su perímetro, vigas y columnas vaciados posteriormente a la construcción de la albañilería y la cimentación de concreto la cual se considerará como un confinamiento horizontal para los muros.
DIFERENCIA ENTRE LA ALBAÑILERIA ARMADA Y ALBAÑILERIA CONFINADA
• Los muros de la Albañilería Confinada están compuestos por columnas y vigas, estos le confiere rigidez lateral y confinamiento a los bloques de albañilería.
• La albañilería armada no considera columnas, sino considera barras tensoras en el interior de los ladrillos que van desde el cimiento hacia la parte superior del muro por ende, tiene una especie de tejido de armadura en el interior de los paños de bloques.
PROPIEDADES TÉCNICAS
RESISTENCIA A LA COMPRESIÓN
La unidad de albañilería tiene una resistencia a la compresión una propiedad mecánica muy importante porque se relaciona con la resistencia del muro: cuanto mayor es la resistencia de la unidad de albañilería, aumenta proporcionalmente la resistencia del elemento estructural.
ABSORCIÓN
Es la propiedad del material de atrapar el agua, se determina pesando el material seco (llevándolo al horno a 110°C), luego se introduce al agua durante 24 horas y se obtiene el peso saturado, porcentaje no debe ser mayor a un 12%.
AISLAMIENTO ACÚSTICO
Los bloques, tiene la capacidad de absorción del sonido variable, la resistencia de los bloques a la transmisión del sonido viene a ser superior a la de cualquier tipo de material.
AISLAMIENTO TÉRMICO
Los bloques tiene un coeficiente de conductividad térmico variable la transmisión del calor es menor que la que ofrece un muro de ladrillo de arcilla cocida, disminuyendo los problemas que afectan el confort y la economía de la vivienda en las zonas cálidas y frías.

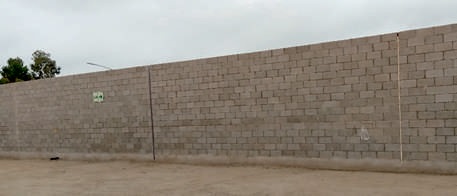

Los muros de cerco, deberán verificarse para las acciones perpendiculares a su plano proveniente del sismo, viento ó fuerzas de inercia de elementos puntuales que se apoyen en el muro en zonas intermedias entre sus extremos superior e inferior.
Los esfuerzos que generen las acciones concentradas actuantes contra el plano de la albañilería deberán ser absorbidas por el refuerzo vertical y horizontal.
El límite máximo impuesto al refuerzo elástico de tracción por flexión es (8 kg/cm2), es para controlar que el grosor de las fisuras no sea excesivo.
USO DE LADRILLO
MEDIDAS

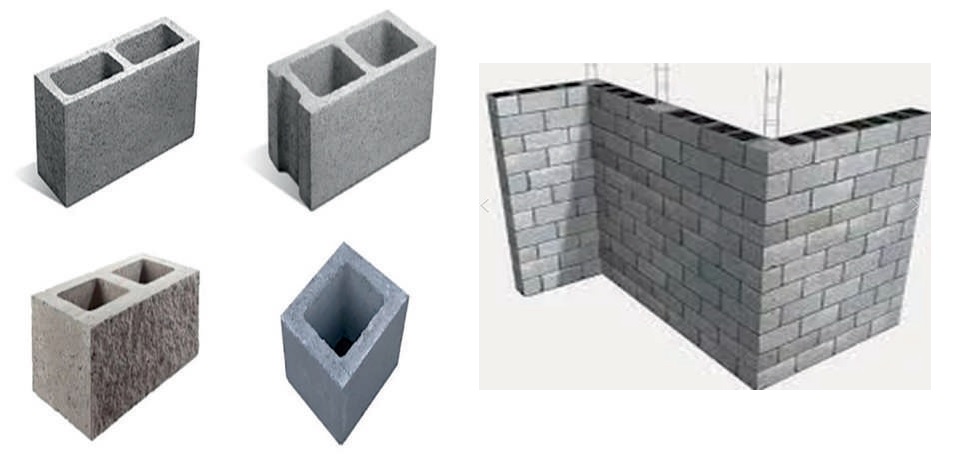

El Block de concreto tiene una variedad de tamaños y de utilidad
• 19 cm x 39cm x 9 cm .
• 19 cm x 39cm x 12 cm.
• 19 cm x 39cm x 14 cm.
• 19 cm x 39cm x 19 cm.
La selección del tamaño va depender de algunos factores como la altura del muro y el uso que va tener en el recinto.
VENTAJAS
• Acabado caravista
• Mayor resistencia a la humedad y al fuego
• Buena capacidad de aislamiento acústico
• Acabado liso y texturizado
Los muros de Block de concreto (Albañilería armada), deberán tener un comportamiento dúctil ante severos sismos, propiciando una falla final de tracción por flexión, evitando fallas frágiles que impidan una falla final de tracción por flexión debiéndose cumplir con la cuantía mínima de refuerzo en cualquier dirección a 0.1% a utilizar varillas corrugadas.
PROCESO CONSTRUCTIVO
LADRILLO BLOCK DE CONCRETO

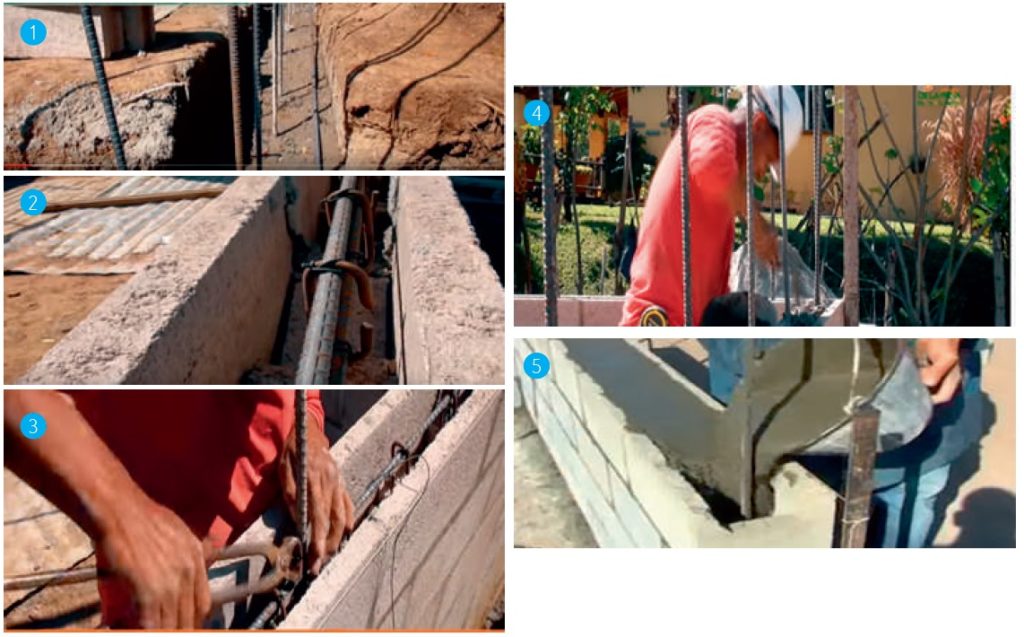

PROCESO
1. Para la instalación de los muros, se requieren hacer algunos trabajos previos como la construcción de un cimiento y sobre cimiento que servirá como soporte y refuerzo del muro. Instalándose el acero vertical de ½” en la cimentación, cada 60 cm y el acero horizontal de 3/8”.
2. Posteriormente se instala la vigueta de acero con sus estribos al interior del block del concreto En la parte inferior del muro, en el centro del muro y en la parte superior del muro.
3. Se amarra la vigueta con la varilla vertical. El refuerzo horizontal debe ser continuo y anclado en los extremos con doblez vertical de 10 cm, en la celda extrema.

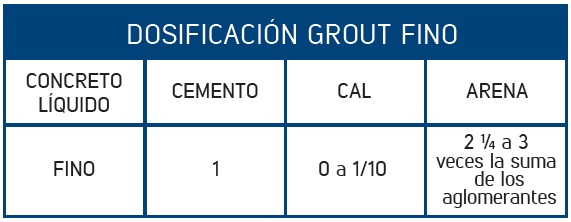

4. Se llena de concreto liquido (GROUT) al interior de los Block de concreto. Esta mezcla está constituida por cemento, agregados y agua, pudiéndose adicionar cal hidratada normalizada en una proporción que no exceda 1/10 volumen de cemento u otros aditivos que no disminuyan la resistencia ó que originen corrosión en el acero de refuerzo.
5. El concreto liquido debe ser ligero GROUT sin agregado grueso, con la finalidad de evitar vacíos en su interior. El objetivo de este concreto es de integrar la armadura a la albañilería en un solo conjunto estructural, haciéndolo más resistente. Para su elaboración se tendrá en cuenta las Normas NTP 399.609 y 399.608.
FLUIDEZ
El grout deberá mantener la fluidez medido en el Cono de Abrams comprendido entre 225 mm a 275mm
RESISTENCIA
El Grout tendrá una resistencia mínima a la compresión de 140 kg/cm. La resistencia a la compresión será obtenida promediando los resultados de cinco probetas ensayadas a una velocidad de carga de 5 toneladas/minutos, menos de 1,3 veces la desviación estándar. Los probetas tendrán una esbeltez igual a 2 y serán fabricadas en obra empleando como moldes a las unidades de albañilería a utilizar en la construcción, recubiertas con papel filtro. Estas probetas no serán curadas y mantenidas en su molde hasta cumplir los 28 días de edad.
CONCLUSIÓN
El sistema de pared de bloques de concreto está conformado por una cuadricula de elementos estructurales formados por los aceros verticales y horizontales dentro de los huecos de los bloques de cemento bajo la norma ASTM para ser usados como paredes de carga y no de relleno. Las viguetas de fundación, intermedio y corona funcionan como vigas y los bastones como columnas, formando una pantalla estructural en cada bloque.
